Carmedien Twin Rückfahrsystem CM-DKRFS3

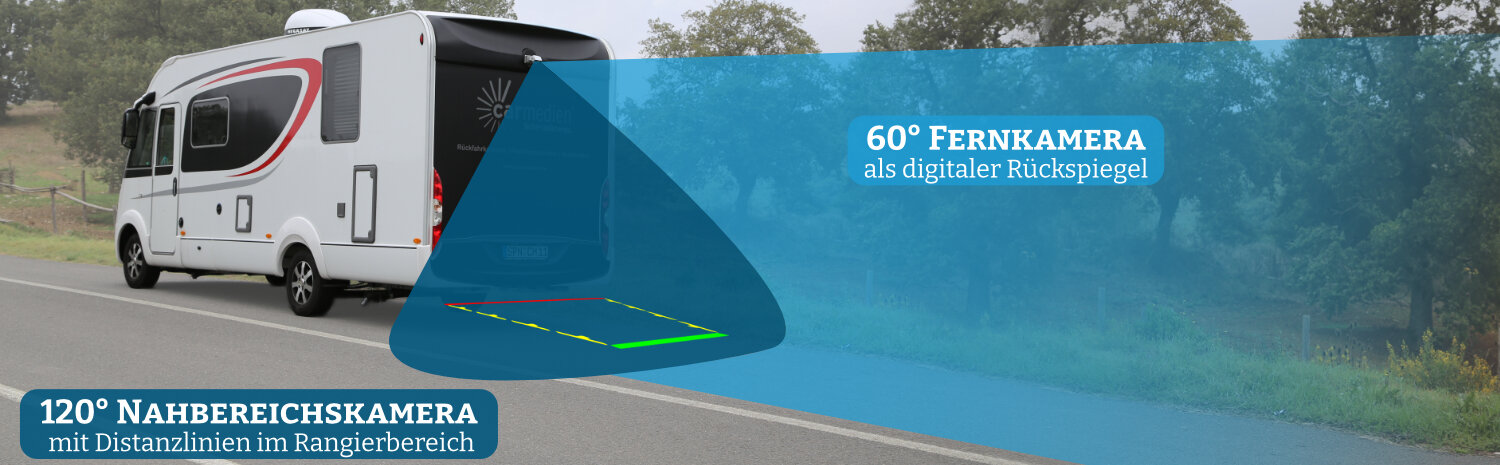

Rangierbereich mit einstellbaren Distanzlinien Rückseite des NMR7 Auto Monitor Dual Rükfahrkamera DRFK3 im Set CM-DKRFS3 Doppelkamera DRFK3 im Video Rückfahrsystem CM-DKRFS3 Zentrales Anschlusskabel an der Twin Kamera CM-DRFK3 15 Meter Anschluskabel im Rückfahrsystem CM-DKRSF3 Sichtfeld im Doppel Rückfahrsystem CM-DKRFS3

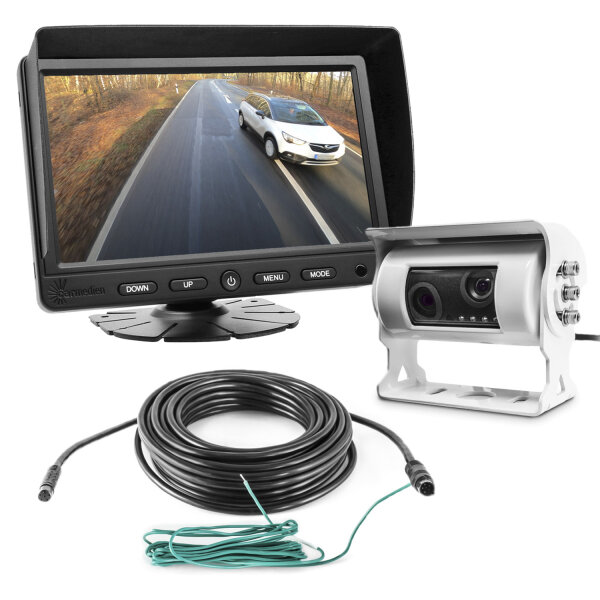

Twin Rückfahrsystem CM-DKRFS3

  • plug&play Rückfahrsystem mit Dual Rückfahrkamera und 7 Zoll Monitor
  • Zwei Kameras in einem Gehäuse mit 120° und 60° Erfassungswinkel
  • mini 6-Pin Stecksystem mit ultradünnem 7mm Anschlussstecker für leichte Kabelverlegung und einfache Montage
  • 7 Zoll Monitor CM-NMR7 mit LED-Hintergrundbeleuchtung, einstellbare Distanzlinien und Auto-ON Funktion
  • 12V bis 24V für Transporter, Wohnmobil und LKW gleichermaßen geeignet

Vorteile des Doppelkamera Rückfahrsystem CM-DKRFS3

Mit dem Steckfertigen Dual-Kamera Rückfahrsystem CM-DKRFS3 haben Sie den kompletten Rückraum Ihres Fahrzeugs im Blick. Das 120 Grad Kameramodul ist nach unten geneigt und zeigt Ihnen so den Rangierbereich in voller Fahrzeugbreite. Die 60° Kamera ist nach oben gerichtet und erfasst den nachfolgenden Verkehr verzerrungsfrei, wodurch der Einsatz als digitaler Rückspiegel möglich ist. Der 7 Zoll große TFT Monitor CM-NMR7 hat ein entspiegeltes Display mit energiesparender LED-Hintergrundbeleuchtung. Zusammen mit der aufsetzbaren Sonnenblende erhalten Sie klare Kamerabilder bei nahezu allen Lichtverhältnissen. Bei Dunkelheit unterstützen 4 Hochleistungs-Infrarot Dioden die Rückfahrscheinwerfer bei der Ausleuchtung des Rangierbereichs. Die Umschaltung zwischen beiden Kameras erfolgt automatisch durch Einlegen des Rückwärtsgangs und für eine bessere Orientierung können auf Wunsch Distanzlinien eingeblendet und auf die Fahrzeugabmessungen eingestellt werden. Eine Abschaltverzögerung, welche das Bild vom Rangierbereich noch bis zu 10 Sekunden nach Herausnahme des Rückwärtsgangs anzeigt, rundet das Komfortpaket ab. Das System ist für den Betrieb an 12V und 24V Bordnetzen ausgelegt und kann sowohl in Transportern und Wohnmobilen als auch in LKW und Bussen angeschlossen werden.

In unserem Video zeigen wir euch den super einfachen Anschluss und wie das System in einem Wohnmobil arbeitet.

Anschluss des Dual Rückfahrkamera System CM-DKRFS3

Die 1-Kabel Lösung mit dem Carmedien® mini 6-Pin Stecksystem ermöglicht die plug&play Montage und mit dem nur 7mm dicken Anschlussstecker gestaltet sich die Kabelverlegung besonders einfach. Bestenfalls lassen sich vorhandene Kabelkanäle nutzen und mit entsprechenden Zughilfen muss nicht allzu viel demontiert werden. Lediglich zum Anschluss des Monitors an das 12V oder 24V Bordnetz und zur Verbindung der Steuerleitung mit dem Rückfahrscheinwerfer sind elektrische Grundkenntnisse erforderlich. Als Spannungsversorgung empfehlen wir Zündung Plus (Klemme 15), damit ist das System erst mit eingeschalteter Zündung in Betrieb.

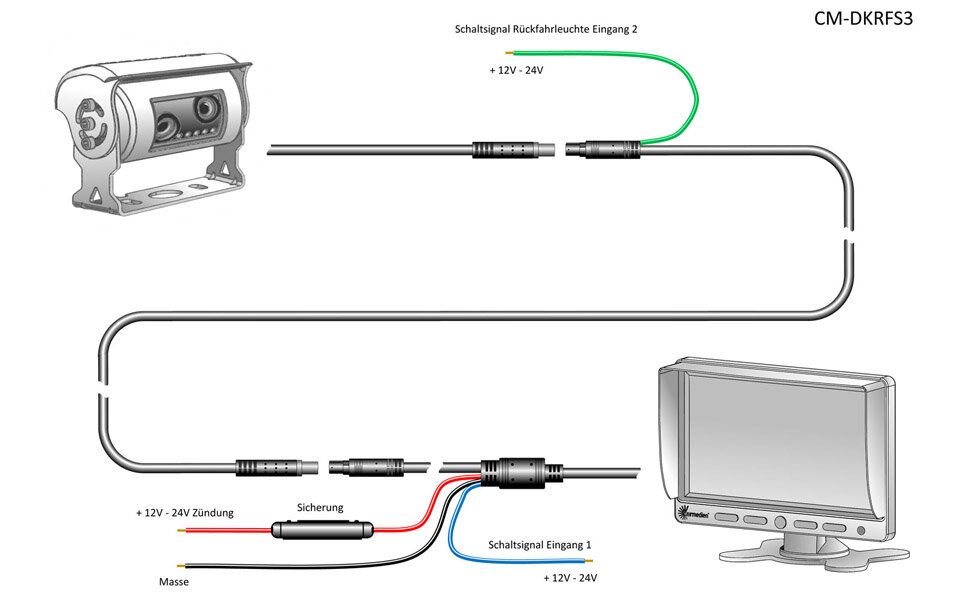

Anschluss Rückfahrsystem CM-DKRFS3

Kamera und Monitor werden einfach über das 15 Meter lange Systemkabel miteinander verbunden. Der Monitor muss lediglich mit Spannung (Spannungsbereich 8V – 32V) versorgt- und das grüne Schaltsignalkabel mit dem Rückfahrscheinwerfer verbunden werden. Schon ist das System betriebsbereit.

Die Vorteile der 1-Kabel Lösung mit 7mm Stecker sehen Sie hier:
normale Twin Rückfahrkamera mit zwei Kabeln
Herkömmliche Twin-Kamera

Die meisten erhältlichen Twin Rückfahrkameras verfügen über jeweils ein Anschlusskabel für jedes Kameramodul. Der Nachteil dabei: es müssen zwei Löcher gebohrt- und zwei Kabel in den Fahrzeuginnenraum geführt werden.

Twin Rückfahrkamera mit nur einem Kabel
Twin-Kamera CM-DRFK3

Es muss nur noch ein Kabel in den Innenraum geführt werden. Und damit das so einfach wie möglich ist, wurde ein nur 7mm dünner mini 6-Pin Stecker am Kabel verwendet.

6-Pin Rückfahrkamera mini Steckanschluss
7mm 6-Pin mini Stecker

Das Kamerakabel, wie auch das 15 Meter lange Anschlusskabel verfügen über den dünnen 7mm 6-Pin mini Stecker. Die Kabelverlegung erleichtert sich damit enorm, da vorhandene Kabelkanäle oftmals mitgenutzt werden können.

15 Meter Rückfahrkamera Anschusskabel
15 Meter Anschlusskabel

Das im Set enthaltene 15 Meter Kabel verfügt über eine mitgeführte Steuerleitung die mit dem Rückfahrscheinwerfer verbunden werden kann. Dadurch kann sich das System automatisch bei Einlegen des Rückwärtsganges aktivieren bzw. vom Fernmodul auf Nahmodul umschalten.

Funktion des Dual-Rückfahrkamera System CM-DKRFS3

Nach Einschalten der Zündung ist das System betriebsbereit und lässt sich mit dem „Power“ Knopf am Monitor einschalten. Die „Mode“ Taste wechselt das Bild zwischen beiden Kameras. Im normalen Betrieb sollte der Kanal 1, also die Fernkamera als digitaler Rückspiegel aktiviert sein. Wird der Rückwärtsgang eingelegt, dann schaltet der Monitor CM-NMR7 automatisch auf die Nahbereichskamera um und zeigt Distanzlinien im Bild der Rückfahrkamera an. Bei angezeigten Distanzlinien können diese über die Menü- und Pfeiltasten an die Fahrzeugabmessungen angepasst werden.  Sollten Sie die Anzeige der Distanzlinien nicht wünschen, so können diese einfach im Menü „GuideLine“ abgeschaltet werden. Nach Herausnahme des Rückwärtsgangs schaltet der Monitor wieder zurück auf die Fernkamera. Möchten Sie zur Kontrolle der Parkposition das Bild der Nahbereichskamera weiterhin sehen, dann aktivieren Sie die „BackDelay“ Funktion und stellen diese auf die gewünschte Zeit. Es ist eine Verzögerung von bis zu 10 Sekunden wählbar. Der Monitor hat einen nicht flüchtigen Speicher, das bedeutet, dass er sich die letzte Betriebsart und Einstellungen vor Abstellen der Zündung dauerhaft merkt. Wird die Zündung wieder eingeschaltet, wechselt der Monitor auf die zuvor eingestellte Betriebsart.

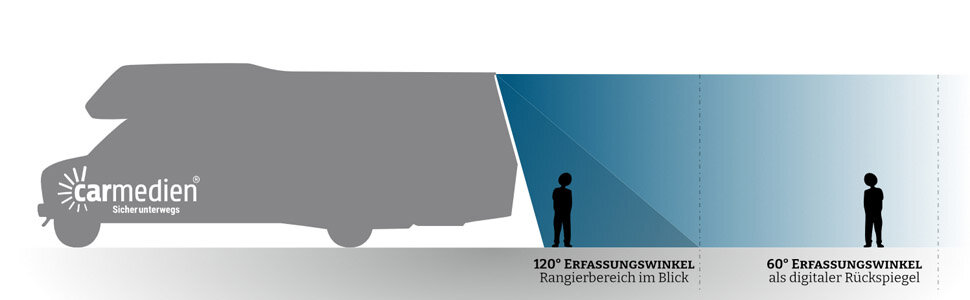

Darstellung Carmedien Twin Rückfahrkamera CM-DRFK3

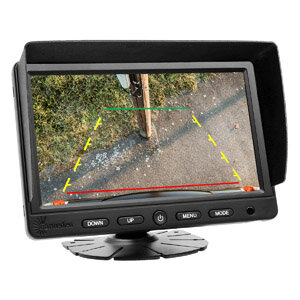

einstellbare Distanzlinien am CM-NMR7
120° Nahbereichsmodul

Mit 120° Erfassungswinkel stellt die Rückfahrkamera den unmittelbaren Nahbereich hinter dem Fahrzeug dar. Zudem tritt bei diesem Sichtwinkel eine kaum wahrnehmbare Verzerrung auf und mit den einstellbaren Distanzlinien wird hervorragendes rangieren auf den Zentimeter genau möglich.

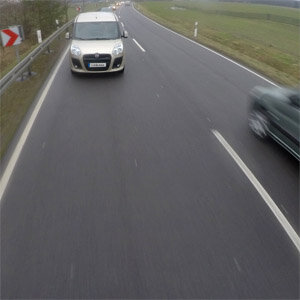

60° Fernbereichsmodul

Um die Entfernung zu rückwärtigen Fahrzeugen besser einschätzen zu können wurde der Sichtwinkel von 60° gewählt. Größere Blickwinkel sind für eine Fernkamera nicht zu empfehlen, da diese zu viel Inhalt erfassen und dadurch Abstände in der Entfernung nicht mehr eingeschätzt werden können.

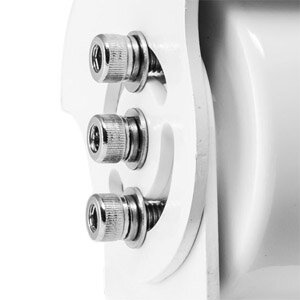

Rückfahrkamera Schrauben aus Edelstahl
Qualität bis ins Detail

Selbst die kleinste Schraube, Unterlegscheibe oder Sicherungsring wurde aus Edelstahl gefertigt. Dadurch ist die Kamera hervorragend gegen Korrosion geschützt. Wenn Sie ein durchdachtes und solides Twin Rückfahrsystem suchen, dann treffen Sie mit diesem Modell die richtige Wahl.

Fazit:

Das Carmedien Twin Rückfahrsystem CM-DKRFS3 ist perfekt aufeinander abgestimmt. Eine Nah- und eine Fernkamera in einem zentralen Gehäuse sorgen für Komfort und Sicherheit. Zusammen mit dem 7 Zoll Monitor kann ein Rückfahrvideosystem vergleichsweise einfach nachgerüstet werden.
